玻璃襯裏對材料的要求玻璃襯裏的材料有3種：玻璃、密著劑和金屬材料(鋼和鑄鐵)。
a.玻璃襯裏常用硼矽酸鹽玻璃，以滿足耐腐蝕介質的要求，玻璃熱膨脹係數與所襯裏層的熱膨脹變化規律基本一致，一般略小於金屬的熱膨脹係數。此外還易於成型。
b．金屬材料(鋼或鑄鋼)要求熔點高於玻璃加於溫度，高溫燒製時不變化形狀，易於底釉黏附。金屬成分均勻，無裂縫。砂眼、毛刺、氣泡等缺陷，壁厚均勻。
c．密著劑它是鋼鐵與玻璃牢固複合的中間過渡層，一般使用搪瓷底釉(鈷、鎳、銅、錳的氧化物)。熱膨脹係數與鋼鐵基本一致，對金屬表麵有良好的密著性，牢固黏附於金屬表麵上。
②襯製工藝為了使玻璃牢固地黏附在金屬管件上，先要進行表麵處理清除管件上的汙染物及鏽蝕。再經650～800℃退火，消除殘餘應力、金屬表麵的碳素及雜質。噴砂處理，除去管內鏽層。噴塗底釉一般厚度為0．8～lmm。烘幹焙燒，溫度880～900℃。然後出爐。

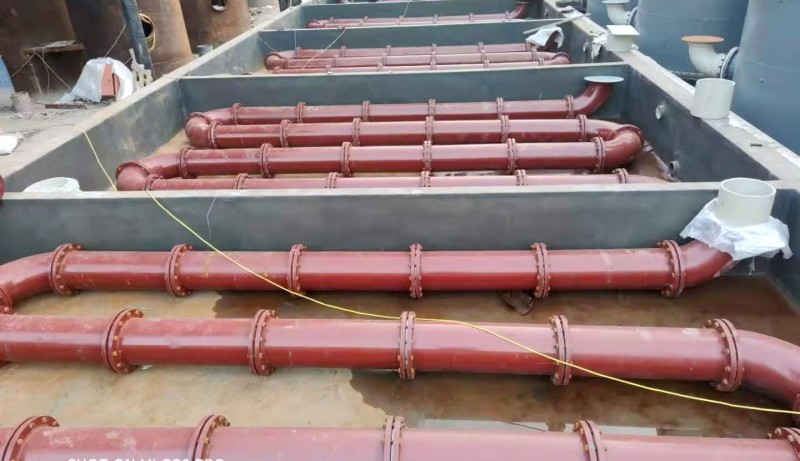

bv伟德官网登录管道有三種方法：吹製法、膨脹法、噴塗法。
a．吹製法將塗上底釉的製件搪燒後出爐，用人工吹製或壓縮空氣的方法襯上玻璃。經800～1000℃搪燒，降溫而成。此法生產的品種有管道、管件、小型反應釜和塔節等。bv伟德官网登录管及管件法蘭密封麵的磨平，磨料為50～80目的金剛砂，磨床為圓盤平麵磨床。
b.膨脹法用電阻爐或中頻加熱設備。將塗上底釉的管件燒好，冷卻後將玻璃管放入管內，再用上述設備加熱，用壓縮空氣的方法將玻璃襯上，此法生產的品種目前隻有直管。
c.噴塗法先將底釉噴塗到鋼鐵製件上，搪燒後，再噴玻璃粉搪燒而成。此法特點是不但能內襯，還能外貼，解決外防腐問題，生產品種有直管、塔節、小型反應釜、冷卻器等。
bv伟德官网登录層的厚度2～5mm，耐溫0～150℃。耐溫急變性為冷衝擊△T=80℃，熱衝擊△T=120℃。
